آنتن دیش دلتالینک مدل Deltalink ANT-HP7030N

مشخصات فنی

فرکانس

این آنتن در بازه فرکانسی 5.8 تا 7.2 گیگاهرتز کار می‌کند. این بازه فرکانسی برای ارتباطات نقطه به نقطه (PTP) و نقطه به چند نقطه (PTMP) مناسب است.

طراحی الکتریکی دقیق و عملکرد قابل اعتماد

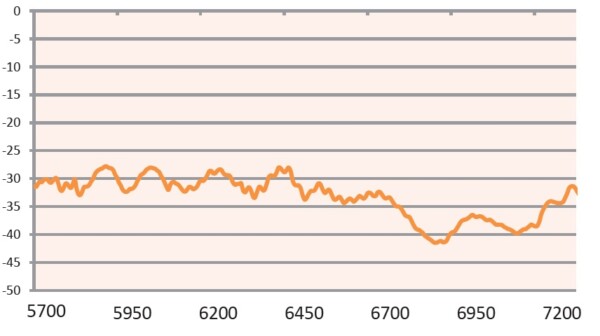

آنتن دیش دلتالینک مدل ANT-HP7030N با امپدانس استاندارد ۵۰ اهم طراحی شده است تا بیشترین سازگاری را با تجهیزات رادیویی و کابل‌های RF موجود در بازار داشته باشد. نسبت موج ایستاده ولتاژ (VSWR) این آنتن حدود ۱٫۴:۱ است که عددی بسیار مطلوب محسوب می‌شود. این مقدار پایین VSWR به معنای بازتاب بسیار کم انرژی و انتقال مؤثر سیگنال از رادیو به آنتن است. نتیجه آن کاهش اتلاف، افزایش توان واقعی خروجی و پایداری بیشتر لینک در طول زمان خواهد بود.

کانکتور به‌کاررفته در این مدل از نوع N-Female است که یکی از متداول‌ترین کانکتورهای صنعتی در تجهیزات Outdoor به‌شمار می‌آید. این کانکتور علاوه بر مقاومت مکانیکی بالا، در برابر رطوبت و گردوغبار نیز مقاوم است. برای نصب حرفه‌ای، توصیه می‌شود پس از اتصال کابل RF، محل اتصال با نوار آب‌بند یا چسب مخصوص درزگیری شود تا از نفوذ رطوبت به داخل کانکتور جلوگیری گردد.

در بخش پولاریزاسیون، این آنتن از هر دو جهت افقی و عمودی (Horizontal & Vertical Polarization) پشتیبانی می‌کند و در برخی نسخه‌ها دارای طراحی Dual Polarization نیز هست که امکان استفاده هم‌زمان از دو جریان داده مستقل در سیستم‌های MIMO را فراهم می‌کند. این ویژگی در پروژه‌هایی که پهنای باند بالا و ظرفیت انتقال داده زیاد نیاز دارند، بسیار کارآمد است.

گین بالا و تمرکز سیگنال فوق‌العاده

آنتن ANT-HP7030N دارای گین ۳۰ دسی‌بل آی (dBi) است که قدرت بسیار بالایی برای یک دیش با قطر حدود ۶۸ سانتی‌متر محسوب می‌شود. این مقدار گین باعث می‌شود سیگنال ارسالی یا دریافتی آنتن با قدرت زیادی در مسیر موردنظر متمرکز شود و افت سیگنال در فواصل طولانی به حداقل برسد. در برخی منابع مقدار گین ۲۹ dBi ذکر شده است که اختلاف ناچیزی دارد و در عملکرد واقعی تفاوت چندانی ایجاد نمی‌کند.

پهنای پرتو این آنتن حدود ۵٫۷ درجه است. به بیان ساده‌تر، پرتو امواج رادیویی در زاویه بسیار باریکی از آنتن خارج می‌شود و تمرکز بالایی دارد. این ویژگی در لینک‌های نقطه‌به‌نقطه بسیار مهم است، زیرا با محدود کردن زاویه انتشار، از تداخل فرکانسی با تجهیزات مجاور جلوگیری می‌کند و باعث افزایش نسبت سیگنال به نویز (SNR) در سیستم می‌شود. در واقع، هر چه پرتو آنتن باریک‌تر باشد، دقت تنظیم آن بیشتر اما کارایی لینک نیز به‌مراتب بالاتر خواهد بود.

VSWR یا Voltage Standing Wave Ratio

یک پارامتر مهم در آنتن‌ها است که نشان‌دهنده کیفیت تطبیق امپدانس آنتن با دستگاه‌های متصل به آن است. در مورد آنتن دیش Deltalink ANT-HP7030N، VSWR کمتر از 1:1.7 است. این عدد نشان می‌دهد که آنتن به خوبی با دستگاه‌های متصل به آن تطبیق شده است و از این رو، تلفات سیگنال به حداقل می‌رسد.

ساختار مکانیکی مقاوم و مهندسی دقیق بدنه

بدنه آنتن ANT-HP7030N از آلیاژ آلومینیوم با پوشش ضدخوردگی ساخته شده است. این انتخاب موجب کاهش وزن، افزایش دوام و مقاومت در برابر شرایط محیطی می‌شود. پوشش سطح دیش از نوع الکترواستاتیک مقاوم در برابر اشعه فرابنفش و زنگ‌زدگی است و برای کار در فضای باز و در معرض نور مستقیم خورشید و باران طراحی شده است.

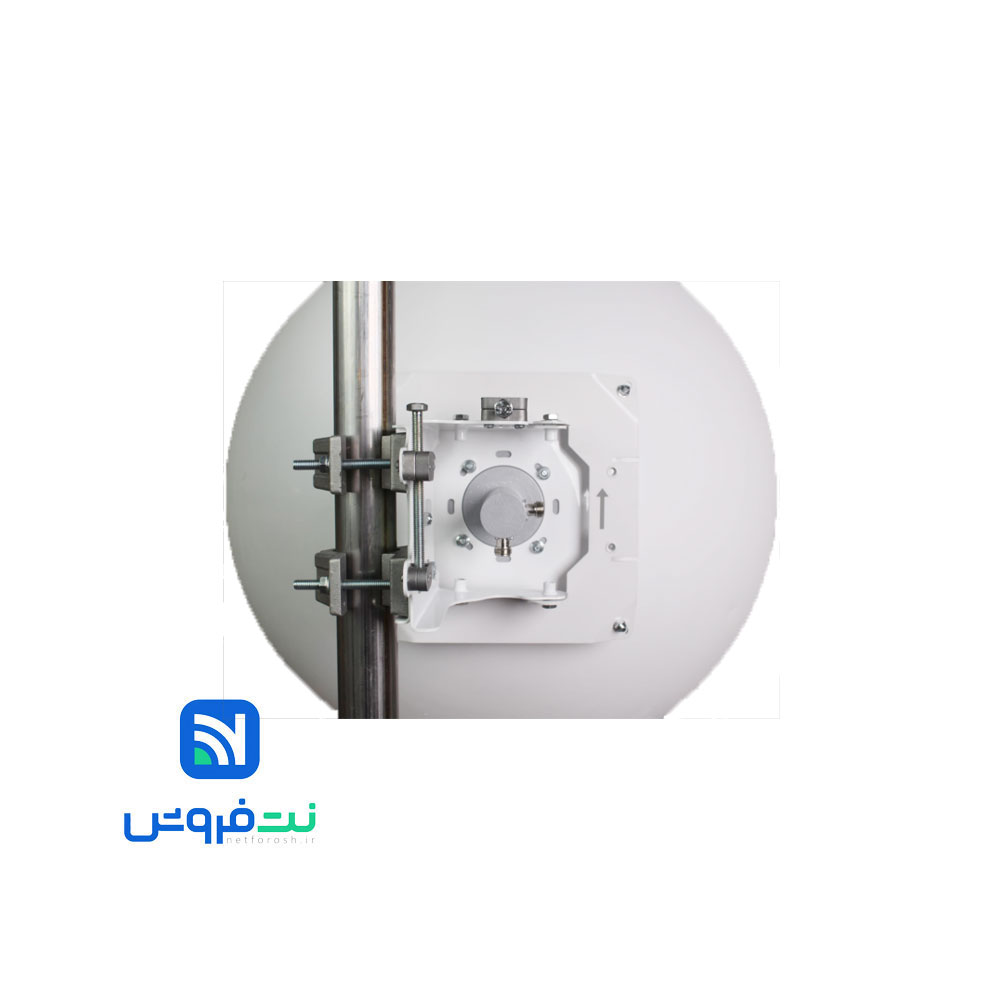

قطر این آنتن حدود ۶۸۰ میلی‌متر است و وزن آن به همراه براکت نصب تقریباً ۵٫۹ کیلوگرم می‌باشد. با وجود اندازه و گین بالا، این وزن نسبتاً سبک نصب آن را بر روی دکل‌ها و پایه‌های فلزی آسان‌تر می‌کند. براکت فلزی مستحکم تعبیه‌شده در پشت دیش، امکان نصب روی میله‌هایی با قطر ۲۵ تا ۶۰ میلی‌متر را فراهم می‌سازد و از نوع قابل‌تنظیم است تا زاویه آنتن در محور افقی و عمودی با دقت بالا تنظیم شود.

مقاومت باد این آنتن در حالت عملیاتی تا سرعت ۱۳۰ کیلومتر بر ساعت و در حالت بقا تا حدود ۱۹۰ کیلومتر بر ساعت برآورد شده است. این موضوع نشان می‌دهد که حتی در شرایط طوفان یا باد شدید نیز آنتن پایداری خود را حفظ کرده و تغییری در زاویه تابش ایجاد نمی‌شود. بازه دمای کاری آن از منفی ۵۰ درجه تا مثبت ۷۰ درجه سانتی‌گراد است، بنابراین می‌تواند در مناطق بسیار سرد، کوهستانی یا گرم و خشک بدون افت عملکرد مورد استفاده قرار گیرد.

عملکرد امواج و کیفیت ارتباط

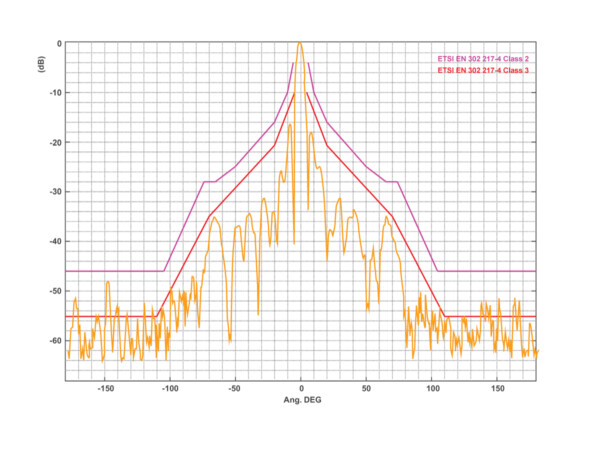

دلتالینک در طراحی این آنتن دقت ویژه‌ای در کاهش لوب‌های جانبی و پشتی داشته است. کاهش این لوب‌ها باعث می‌شود سیگنال اصلی با تمرکز بالا در جهت هدف ارسال شود و انرژی کمتری در جهات دیگر هدر برود. در نتیجه، آنتن نسبت به نویز محیطی مقاوم‌تر می‌شود و تداخل سیگنال از تجهیزات اطراف به شکل چشمگیری کاهش می‌یابد. این ویژگی برای لینک‌هایی که در مناطق شلوغ فرکانسی نصب می‌شوند، بسیار ارزشمند است.

آنتن ANT-HP7030N با توجه به گین بالا، تمرکز پرتو باریک و طراحی دقیق، توانایی ایجاد لینک‌های پایدار در فواصل طولانی را دارد. حتی با رادیوهایی که توان خروجی متوسط دارند، می‌توان لینک‌های چندکیلومتری با کیفیت عالی و افت سیگنال بسیار پایین برقرار کرد.

کاربردها و موارد استفاده

این آنتن عمدتاً برای لینک‌های نقطه‌به‌نقطه (PtP) در پروژه‌های وایرلس حرفه‌ای مورد استفاده قرار می‌گیرد. در محیط‌هایی که امکان کابل‌کشی وجود ندارد، می‌توان از آن برای برقراری ارتباط بین دو سایت، دو ساختمان، دو دکل یا بین ایستگاه مرکزی و شعبه فرعی استفاده کرد. شرکت‌های ارائه‌دهنده اینترنت بی‌سیم (WISP)، اپراتورها و سازمان‌هایی که نیاز به ارتباط پرسرعت بین نقاط دور دارند، معمولاً از این مدل بهره می‌برند.

در پروژه‌های صنعتی، سیستم‌های نظارت تصویری بی‌سیم (Wireless CCTV) یا خطوط انتقال داده در مناطق صعب‌العبور نیز می‌توان از این آنتن استفاده کرد. مقاومت بالا در برابر باد، رطوبت و تغییرات دما باعث می‌شود برای نصب در ارتفاعات، بیابان‌ها، بنادر و مناطق مرطوب کاملاً مناسب باشد.

نکات مهم در نصب و نگهداری

به دلیل پهنای پرتو باریک آنتن، هم‌محوری دقیق بین دو آنتن اهمیت زیادی دارد. کوچک‌ترین انحراف در زاویه نصب می‌تواند باعث کاهش محسوس سطح سیگنال شود. بنابراین، هنگام نصب بهتر است از تجهیزات دقیق تنظیم زاویه و مانیتورینگ سیگنال استفاده شود.

کابل‌کشی بین آنتن و رادیو نیز باید با دقت انجام شود؛ استفاده از کابل‌های کم‌افت (Low-Loss) و آب‌بندی کامل اتصالات باعث افزایش عمر مفید سیستم می‌شود. علاوه‌بر این، لازم است آنتن به‌طور محکم با بست‌ها و پیچ‌های مقاوم مهار شود تا در برابر لرزش و بادهای شدید تغییر زاویه ندهد.

جمع‌بندی نهایی

آنتن دیش دلتا لینک مدل ANT-HP7030N ترکیبی از طراحی دقیق، کیفیت ساخت بالا و عملکرد فوق‌العاده است. این آنتن با گین ۳۰ dBi، پهنای پرتو باریک، مقاومت مکانیکی و محیطی عالی، گزینه‌ای ایده‌آل برای لینک‌های بی‌سیم پایدار و پرسرعت در فواصل متوسط تا بلند محسوب می‌شود. استفاده از این محصول در پروژه‌های حرفه‌ای، انتقال داده، شبکه‌های سازمانی و ارتباط بین سایت‌های مختلف، می‌تواند کیفیت و پایداری ارتباط را به شکل چشمگیری افزایش دهد.
