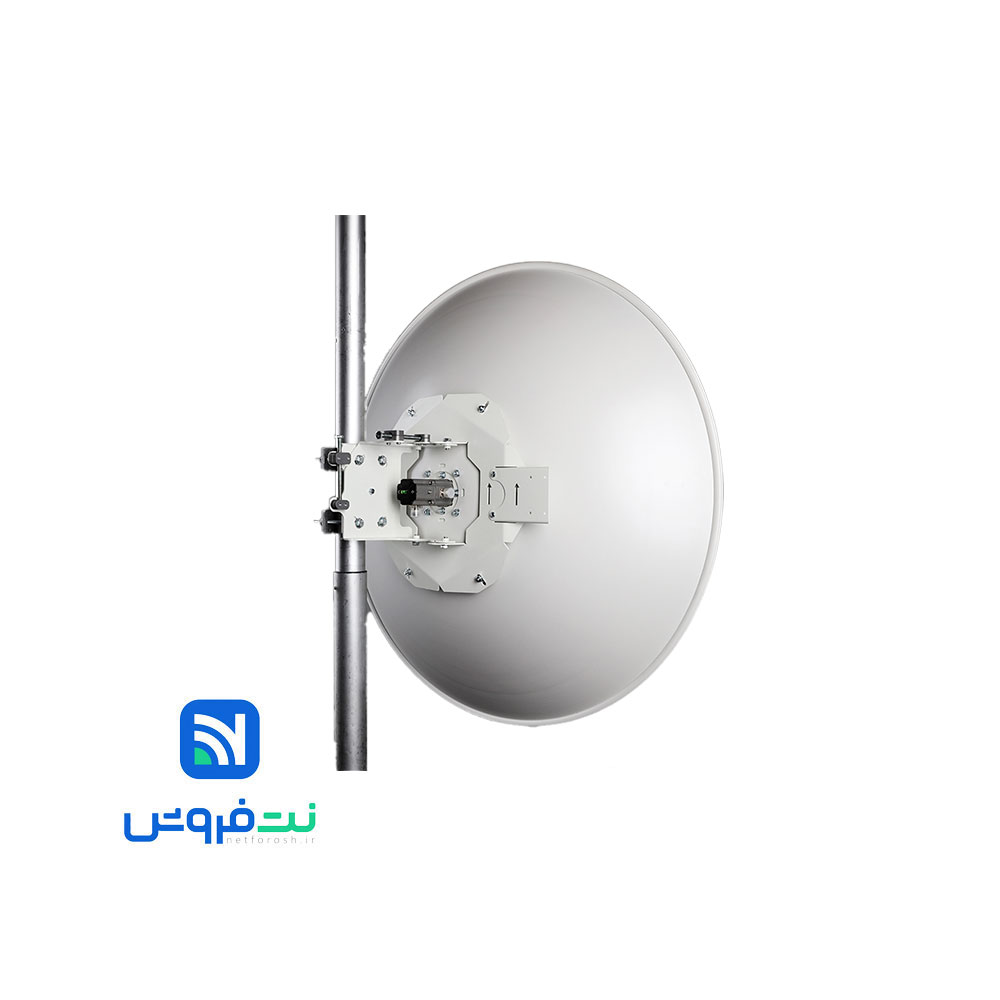

آنتن دیش دلتالینک ANT-7028N

آنتن دیش دلتالینک ANT-7028N یک آنتن سالید با بهره 28 dBi و پشتیبانی از Dual Polarization است که برای ایجاد لینک های وایرلس نقطه به نقطه (PTP) و پروژه های ارتباطی فضای باز طراحی شده است. این مدل در محدوده فرکانسی 4800 تا 6400 مگاهرتز فعالیت می کند و با داشتن زاویه تابش باریک 4.5 درجه، انرژی امواج را در مسیر مورد نظر متمرکز می کند.

ساختار دیش سالید، بهره 28 dBi، دو قطبش عمودی و افقی و استفاده از دو کانکتور N-Female باعث شده است ANT-7028N برای پروژه هایی که به لینک وایرلس جهت دار و پایدار نیاز دارند، انتخاب مناسبی باشد. این آنتن همچنین با بدنه آلومینیومی و طراحی مقاوم، برای نصب در فضای باز و شرایط محیطی مختلف ساخته شده است.

مشخصات فنی آنتن دیش دلتالینک ANT-7028N

مشخصه	مقدار
مدل	Deltalink ANT-7028N
نوع آنتن	دیش سالید (Solid Dish)
محدوده فرکانس	4800 تا 6400 مگاهرتز
بهره آنتن	28 dBi
نوع قطبش	Dual Polarization
قطبش	عمودی و افقی
زاویه تابش 3dB	4.5 درجه
Front to Back Ratio	حدود 40 dB
کانکتور	2 × N-Female
VSWR	حدود 1.4:1
امپدانس	50 اهم
توان ورودی	25 وات
Cross Polarization	30 تا 35 dB
جداسازی پورت	بیشتر از 30 dB
قطر آنتن	حدود 700 میلی متر
وزن	حدود 5 کیلوگرم
جنس بدنه	آلومینیوم با پوشش محافظ
مقاومت در برابر باد	عملکرد تا 120 کیلومتر بر ساعت / بقا تا 200 کیلومتر بر ساعت
دمای کاری	50- تا 70+ درجه سانتی گراد
قطر لوله نصب	25 تا 60 میلی متر
نوع نصب	براکت نصب روی دکل

بهره 28 dBi و زاویه تابش 4.5 درجه

یکی از مهم ترین مشخصات Deltalink ANT-7028N بهره 28 dBi آن است. بهره بالا در یک آنتن دیش باعث می شود انرژی RF در جهت مشخصی متمرکز شود و آنتن برای لینک های جهت دار مناسب باشد.

زاویه تابش 3dB این مدل حدود 4.5 درجه است. این زاویه باریک به تمرکز انرژی در مسیر ارتباط کمک می کند، اما در مقابل باعث می شود تنظیم جهت آنتن اهمیت بیشتری داشته باشد. بنابراین هنگام نصب، هر دو سمت لینک باید با دقت نسبت به یکدیگر تراز شوند.

برای دستیابی به بهترین عملکرد، استفاده از ابزارهای اندازه گیری سیگنال و بررسی پارامترهای لینک هنگام نصب توصیه می شود.

پشتیبانی از Dual Polarization

آنتن دیش ANT-7028N از دو قطبش عمودی و افقی پشتیبانی می کند و به دو کانکتور N-Female مجهز شده است. این ساختار امکان استفاده از دو مسیر قطبشی را در تجهیزات رادیویی سازگار فراهم می کند.

همچنین Cross Polarization در محدوده 30 تا 35 dB و جداسازی پورت بیشتر از 30 dB، از مشخصات مهم این مدل برای استفاده در محیط هایی است که مدیریت تداخل و حفظ کیفیت لینک اهمیت دارد.

محدوده فرکانسی 4800 تا 6400 مگاهرتز

Deltalink ANT-7028N در محدوده فرکانسی 4.8 تا 6.4 گیگاهرتز کار می کند. بنابراین قبل از خرید باید سازگاری فرکانسی آنتن با رادیو یا تجهیزات وایرلس مورد استفاده در پروژه بررسی شود.

تطبیق صحیح فرکانس آنتن و رادیو، یکی از عوامل مهم در طراحی یک لینک وایرلس است و صرفا انتخاب یک آنتن با بهره بالا به تنهایی تضمین کننده عملکرد مطلوب لینک نیست.

طراحی مقاوم برای نصب در فضای باز

بدنه این آنتن از آلومینیوم با پوشش محافظ ساخته شده و برای استفاده در محیط های بیرونی طراحی شده است. محدوده دمای کاری 50- تا 70+ درجه سانتی گراد و مقاومت مکانیکی در برابر باد، امکان استفاده از ANT-7028N را در پروژه های Outdoor فراهم می کند.

قطر حدود 700 میلی متر و وزن تقریبی 5 کیلوگرم باعث می شود هنگام نصب، استفاده از پایه و براکت مناسب اهمیت داشته باشد. همچنین در مناطق بادخیز باید استحکام دکل، بست ها و محل نصب به شکل مناسب بررسی شود.

اهمیت تنظیم دقیق آنتن دیش ANT-7028N

به دلیل بهره 28 dBi و Beamwidth باریک 4.5 درجه، تنظیم دقیق این آنتن در زمان نصب اهمیت زیادی دارد. حتی تغییرات کوچک در زاویه افقی یا عمودی می تواند روی سطح سیگنال دریافتی تاثیر بگذارد.

برای ایجاد یک لینک پایدار، وجود دید مستقیم (Line of Sight) بین دو نقطه اهمیت دارد. موانعی مانند ساختمان، درخت، سازه های فلزی و سایر عوامل محیطی می توانند روی کیفیت ارتباط تاثیر بگذارند.

همچنین استفاده از کابل RF مناسب، کانکتورهای با کیفیت و آب بندی صحیح اتصالات در نصب Outdoor اهمیت زیادی دارد.

کاربردهای آنتن دلتالینک ANT-7028N

با توجه به مشخصات فنی این مدل، آنتن ANT-7028N می تواند در پروژه های مختلف ارتباط وایرلس مورد استفاده قرار گیرد، از جمله:

لینک های نقطه به نقطه (PTP)
ارتباط بین دو ساختمان
لینک های وایرلس بین دکل ها
پروژه های زیرساخت شبکه
شبکه های Outdoor
لینک های ارتباطی ISPها
پروژه های بک هال وایرلس
ارتباطات بی سیم جهت دار

البته انتخاب نهایی آنتن باید بر اساس فاصله لینک، فرکانس مورد استفاده، نوع رادیو، شرایط محیطی و بودجه لینک انجام شود.

چرا آنتن دیش دلتالینک ANT-7028N؟

Deltalink ANT-7028N با ترکیب بهره 28 dBi، زاویه تابش 4.5 درجه، ساختار Dual Polarization و محدوده فرکانسی 4800 تا 6400 مگاهرتز، برای پروژه هایی طراحی شده است که به یک آنتن جهت دار با تمرکز بالا نیاز دارند.

بدنه مقاوم، دو پورت N-Female، امپدانس 50 اهم و طراحی مناسب نصب روی دکل نیز این مدل را برای استفاده در زیرساخت های ارتباطی Outdoor مناسب می کند.

در زمان انتخاب این محصول، علاوه بر بهره آنتن، باید سازگاری فرکانسی با رادیو، فاصله لینک، وضعیت دید مستقیم، میزان نویز محیط و شرایط نصب نیز بررسی شود.

پرسش و پاسخ

این آنتن یک آنتن پارابولیک یا دیش با بهره‌گیری از فناوری سالید دیش است که معمولاً برای برقراری ارتباطات بی‌سیم در فرکانس‌های ۵ گیگاهرتز به کار می‌رود. کاربرد اصلی آن ارتباطات نقطه به نقطه (PTP) و نقطه به چند نقطه (PTMP) با کیفیت بالا و مسافت‌های متوسط تا طولانی است که نیازمند انتقال داده با حداقل افت سیگنال می‌باشد.

محدوده فرکانس این آنتن معمولاً بین 4.5 تا 5.7 گیگاهرتز قرار دارد و توان گیرندگی یا Gain آن در حدود 28 dBi است. این میزان گیرندگی قدرتمند به انتقال داده‌های با کیفیت بالا در فاصله‌های طولانی کمک می‌کند و باعث افزایش پایداری ارتباط می‌شود.

بر اساس شباهت با مدل‌های هم‌ رده دلتالینک، این آنتن دارای ساختار دو قطبی (Dual polarized) است که به معنی پشتیبانی همزمان از قطبش عمودی و افقی است. این ویژگی سبب کاهش نویز و تداخل، و افزایش کیفیت و پایداری سیگنال می‌شود.

کابل‌های ورودی آنتن به کانکتورهای استاندارد N-Female متصل می‌شوند که مقاوم و کم افت بوده و سازگاری خوبی با تجهیزات رادیویی دارند. دو کانکتور نشان‌دهنده امکان دریافت و ارسال سیگنال در دو قطبش مختلف است که عملکرد بهتری برای MIMO و ارتباطات پایدار فراهم می‌کند.

آنتن دیش دلتالینک مدل ANT-7028N و محصولات مشابه این برند معمولاً از مواد با کیفیت بالا ساخته شده‌اند و مقاومت خوبی در برابر بادهای شدید تا حدود 180 تا 220 کیلومتر بر ساعت دارند. همچنین قادر به کارکرد در دمای بین 50- تا 70+ درجه سانتی‌گراد هستند که برای نصب در محیط‌های مختلف مناسب است.

زاویه تابش در آنتن‌های دیش معمولاً بسیار کم و متمرکز است، به گونه‌ای که اغلب بین 3 تا 7 درجه متغیر است. این پرتو باریک، وجود تداخل کمتر و دریافت سیگنال دقیق‌تر را در مسافت‌های طولانی تضمین می‌کند. برای ANT-7028N نیز انتظار می‌رود زاویه تابش نسبتاً باریکی داشته باشد.

بله، آنتن‌های دلتالینک به طور گسترده با تجهیزات رادیویی معروف مانند میکروتیک، یوبیکیوتی و سایر تجهیزات مشابه کاملاً سازگار هستند و این موضوع یکی از مزایای اصلی این برند محسوب می‌شود.
