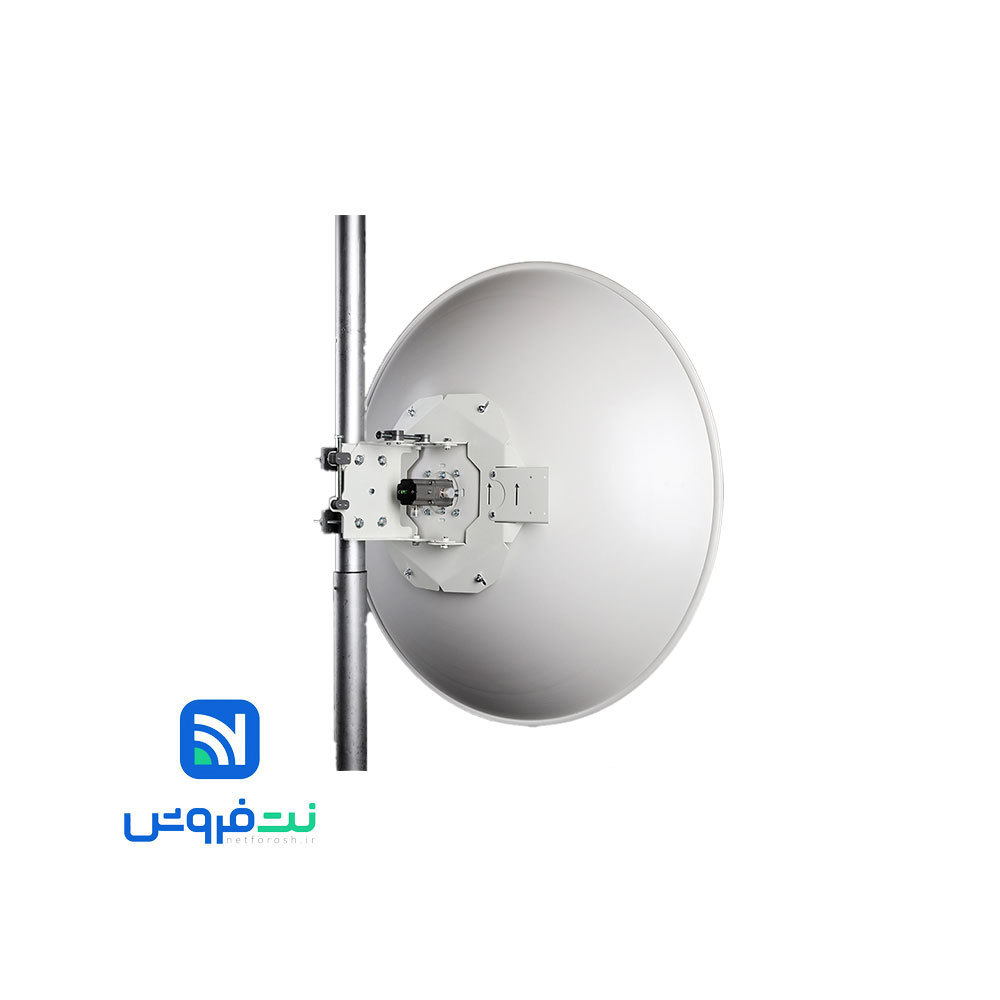

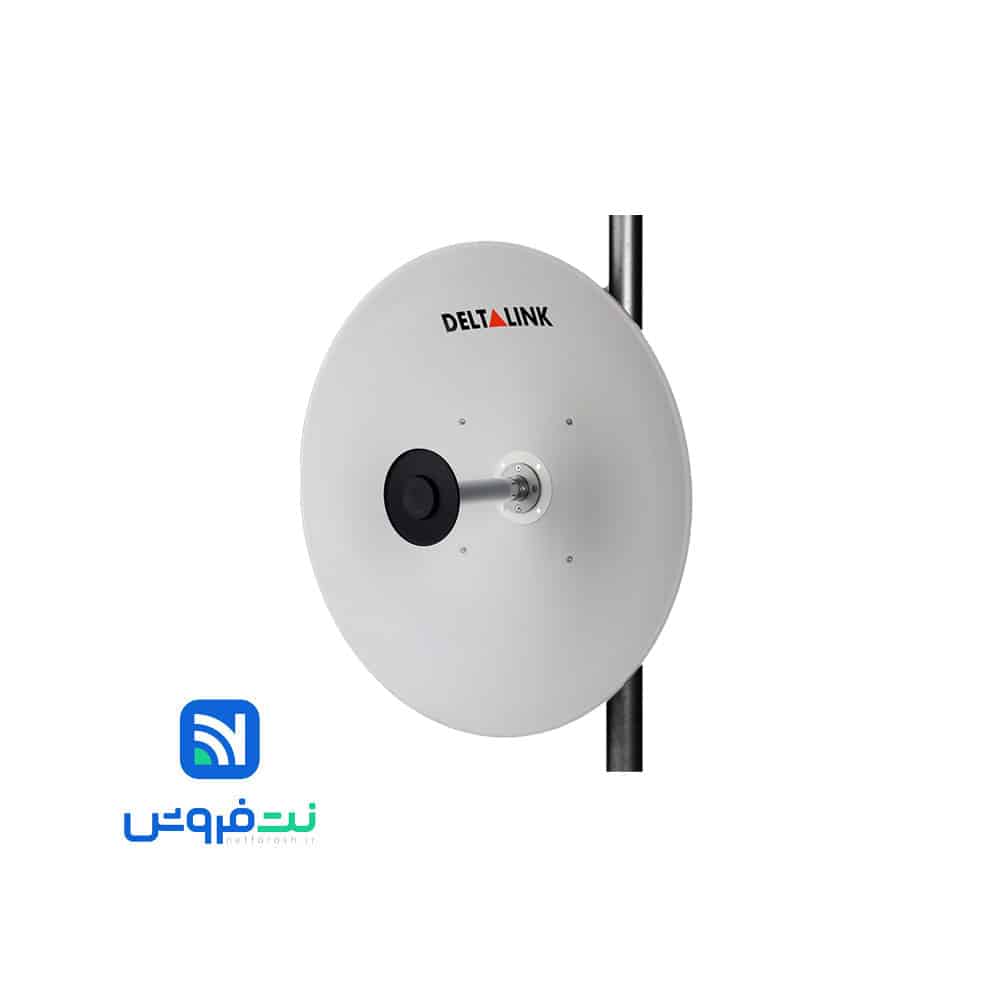

آنتن دلتالینک مدل Deltalink ANT-5531N

مشخصات فنی آنتن 5531N

محدوده فرکانس

این آنتن دیش دلتالینک ANT5531-N در محدوده فرکانسی 4800 تا 6400 مگاهرتز کار می‌کند و بنابراین برای بسیاری از کاربردهای وایرلس در باند 5 گیگاهرتز مناسب است.

زاویه تابش

زاویه تابش این آنتن 3.2 درجه است. و بنابراین زاویه باریک به آنتن اجازه می‌دهد تا سیگنال را به صورت متمرکز ارسال کند و از تداخل با سیگنال‌های دیگر جلوگیری کند.

امپدانس

امپدانس آنتن 50 اهم است و با بسیاری از تجهیزات وایرلس سازگار است.

توان ورودی

توان ورودی مجاز برای این آنتن 25 وات است. و این توان کافی است برای بسیاری از کاربردهای وایرلس.

رابط

آنتن دیش دلتالینک ANT5531-N دارای یک رابط N-Female است که به راحتی با تجهیزات دیگر متصل می‌شود.

ساید لوب

ساید لوب این آنتن دیش دلتالینک ANT5531-N مطابق با استاندارد ETSI EN 302.326-3 DN1-DN5 است. و بنابراین استاندارد تضمین می‌کند که سیگنال‌های جانبی به حداقل برسد و تداخل کاهش یابد.

نسبت جلو به عقب

نسبت جلو به عقب این آنتن 36 دسیبل است. و این نسبت نشان می‌دهد که آنتن چقدر سیگنال را در جهت اصلی تقویت می‌کند و سیگنال‌های ناخواسته را در جهت مخالف کاهش می‌دهد.

قطبش متقاطع

حداکثر قطبش متقاطع این آنتن 29 دسیبل است. و این پارامتر نشان می‌دهد که آنتن چقدر سیگنال‌های با قطبش‌های مختلف را می‌تواند جدا کند.

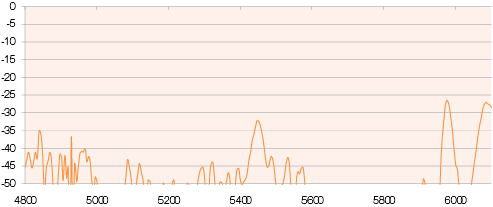

ایزولاسیون پورت به پورت

ایزولاسیون پورت به پورت حداکثر 32 دسیبل است. و این پارامتر در آنتن‌های چند پورتی مهم است تا از تداخل بین پورت‌ها جلوگیری شود.

مقاومت در برابر باد

آنتن دیش دلتالینک ANT5531-N تا سرعت باد 130 تا 200 کیلومتر در ساعت مقاومت دارد.

دمای عملیاتی

دمای عملیاتی این آنتن دیش دلتالینک ANT5531-N از -50 تا 70 درجه سانتیگراد است و نشان‌دهنده مقاومت آن در شرایط محیطی مختلف است.

ارتباطات وایرلس

برای برقراری ارتباط وایرلس در مسافت‌های طولانی و در شرایطی که نیاز به سیگنال قوی است.

شبکه‌های ماهواره‌ای

به دلیل توانایی جدا کردن سیگنال‌های با زوایای مختلف، این آنتن برای ارتباطات ماهواره‌ای مناسب است.

شبکه‌های Point-to-Point

برای ایجاد ارتباط بین دو نقطه در مسافت‌های طولانی با سیگنال قوی.

Gain

آنتن دیش دلتالینک ANT5531-N دارای Gain 31 دسیبل است. زیرا این سطح از Gain به آنتن اجازه می‌دهد تا سیگنال را به شدت تقویت کند. در مسافت‌های طولانی‌تر نیز ارتباط موثر برقرار کند.

VSWR

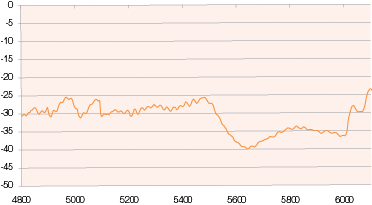

نسبت موج ولتاژ ایستاده (VSWR) در رابطه با آنتن دیش دلتالینک ANT5531-N معمولاً 1.4:1 است. و VSWR نشان دهنده میزان تطابق امپدانس بین آنتن و خط انتقال است. VSWR پایین تر به معنای تطابق بهتر و انتقال کارآمدتر توان است، در حالی که VSWR بالاتر نشان دهنده عدم تطابق و انعکاس بیشتر توان است.

ابعاد – وزن

قطر:  750 میلی‌متر است.

وزن: همراه با براکت 5.8 کیلوگرم است.

ابعاد کلی این آنتن با براکت 750x750x500 میلی‌متر است.

نقاط قوت و ضعف آنتن ANT-5531N

نقاط قوت

بهره بالا (31 dBi)

این آنتن دیش دلتالینک ANT5531-N با بهره 31 دسی‌بل و توانایی تمرکز سیگنال در مسافت‌های طولانی (تا 50 کیلومتر در شرایط LOS)دارد و برای ارتباطات PTP در محیط‌های بیرونی ایده‌آل است.

زاویه تابش باریک (3.5°)

تمرکز سیگنال در یک جهت خاص، تداخل را کاهش داده و‌ پایداری ارتباط را افزایش می‌دهد.

مقاومت در برابر شرایط محیطی

• دما: عملکرد در محدوده -50 تا 70° C.
• باد: تحمل بادهای شدید تا 200 کیلومتر برساعت.

پارامترهای فنی پیشرفته

• نسبت جلوی (36 dB): کاهش نویز و‌ بهبود کیفیت سیگنال.
• قطبیت دوگانه (Vertical/Horizontal): پشتیبانی از ارتباطات MIMO  بهبود پهنای باند.
• ایزولاسیون پورت به پورت (32–45dB): کاهش تداخل بین سیگنال‌های ارسالی و دریافتی.
• سازگاری با استانداردهای جهانی: مطابق بااستانداردهای ETSI EN 302.326-3 برای کاهش سایدلوب‌ها.

نقاط ضعف

ساختار تک قطبی

برخلاف مدل‌های Dual Polar، این آنتن در حالت عمودی یا افقی کار می‌کند.

پهنای باند و‌ کیفیت ارتباط نسبت به آنتن‌های دو قطبی کمتر است.

ابعاد – وزن

با قطر 750 میلی‌متر و وزن 5.8 کیلوگرم: نصب و حمل‌ونقل آن نسبت به آنتن‌ های کوچک‌تر چالش‌ بر‌انگیز است.

محدودیت در شرایط ناپایدار

اما نیاز به LOS (خط دید مستقیم) برای دستیابی به حداکثر برد و محدودیت در محیط‌های پرمانع ایجاد می‌کند.

اتصالات محدود

استفاده از دو کانکتور N-Female و ممکن است برای برخی تجهیزات نیاز به آداپتور داشته باشد.
