آنتن دیش دلتالینک مدل Deltalink ANT-HP5529N

مشخصات فنی

بازه فرکانسی

آنتن ANT-HP5529N در بازه فرکانسی 4800 تا 6100 مگاهرتز کار می‌کند، که در باند 5 گیگاهرتز قرار دارد. این بازه فرکانسی برای ارتباطات بی‌سیم با نیاز به پهنای باند بالا بسیار مناسب است.

توان و عملکرد الکترومغناطیسی

توان خروجی این آنتن با گِین ۲۹ دسی‌بل آی (dBi) باعث تمرکز بالا و تقویت چشمگیر سیگنال در مسیر ارتباطی می‌شود. زاویه‌ی پرتو اصلی آن در حدود ۴ درجه است که بسیار باریک محسوب می‌شود؛ این ویژگی تمرکز انرژی را افزایش داده و دریافت نویز محیط را به حداقل می‌رساند. در نتیجه، آنتن برای لینک‌های طولانی و محیط‌های شلوغ رادیویی گزینه‌ای بسیار مناسب است. البته به دلیل باریکی پرتو، تنظیم دقیق زاویه در هنگام نصب ضروری است، و به همین منظور براکت نصب این مدل دارای مکانیزم تنظیم افقی و عمودی بسیار دقیق است.

کیفیت تطابق سیگنال و مشخصات RF

نسبت موج ایستا یا VSWR آنتن در حدود ۱٫۴:۱ است که نشان‌دهنده‌ی تطبیق بسیار خوب بین آنتن و کابل می‌باشد و تلفات بازتابی را به حداقل می‌رساند. امپدانس ورودی آنتن ۵۰ اهم است که با استاندارد تجهیزات شبکه بی‌سیم سازگار است. آنتن دلتالینک ANT-HP5529N از نوع دوپلاریزاسیون افقی و عمودی (Dual Polarized) است که امکان انتقال همزمان سیگنال در دو محور را فراهم می‌کند. این قابلیت موجب افزایش ظرفیت لینک، پایداری بیشتر در شرایط نویزی و کاهش تداخل می‌شود.

در بدنه آنتن دو کانکتور نوع N-Female وجود دارد تا بتوان هر پلاریزاسیون را به کابل جداگانه‌ای متصل کرد. میزان جداسازی بین پورت‌ها (Port Isolation) در حدود ۴۵ دسی‌بل است و این موضوع باعث می‌شود دو مسیر انتقال کاملاً مستقل از هم کار کنند.

قدرت گیرندگی (Gain)

این آنتن دارای قدرت گیرندگی 29 دسی‌بل (dBi) است که به آن توانایی ارسال و دریافت سیگنال‌های دوربرد را می‌دهد. این گین بالا برای ارتباطات نقطه به نقطه در مسافت‌های طولانی بسیار مؤثر است.

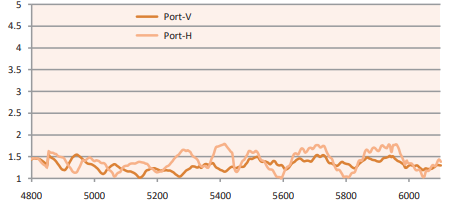

نسبت موج ساکن ولتاژ (VSWR)

نسبت موج ساکن ولتاژ این آنتن 1.4:1 است که نشان‌دهنده کارایی خوب آن در انتقال سیگنال است.

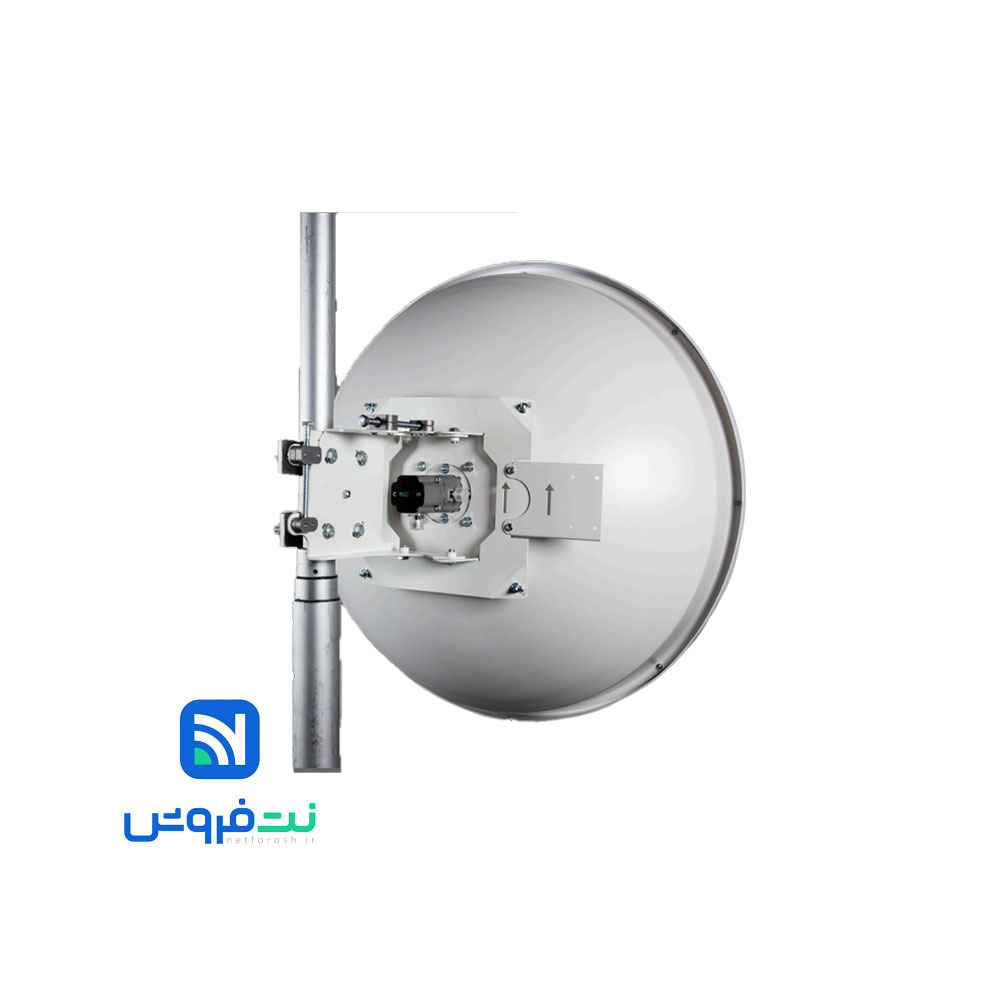

سیستم نصب و تنظیم زاویه

براکت نصب آنتن از نوع Pole Mount بوده و در بسته‌بندی اصلی محصول قرار دارد. این براکت برای پایه‌هایی با قطر ۲۵ تا ۶۰ میلی‌متر مناسب است. مکانیزم نصب آن به گونه‌ای طراحی شده که پس از نصب نیز می‌توان تنظیمات دقیق زاویه در محور افقی و عمودی را انجام داد. این موضوع برای لینک‌های بلندمدت بسیار مهم است، زیرا در فواصل زیاد حتی تغییر زاویه‌ای کوچک در حد نیم درجه می‌تواند باعث افت قابل توجه سیگنال شود.

طراحی دقیق و کاهش تداخل محیطی

نسبت جلو به عقب (Front-to-Back Ratio) در این آنتن برابر با ۴۰ دسی‌بل است که نشان‌دهنده‌ی تمرکز کامل انرژی در جهت اصلی و حذف مؤثر سیگنال‌های ناخواسته از پشت آنتن می‌باشد. این ویژگی در محیط‌هایی با تراکم بالای لینک‌های وایرلس اهمیت زیادی دارد و از ورود سیگنال‌های مزاحم به گیرنده جلوگیری می‌کند. سطح بازتاب‌دهنده‌ی پارابولیک آنتن نیز با دقت مهندسی بالا ساخته شده تا بازتاب جانبی و پرتوهای ثانویه به حداقل برسند.

ساختار فیزیکی و دوام مکانیکی

بدنه‌ی آنتن از جنس فلز سبک و مقاوم ساخته شده است و قطر آن ۶۸۰ میلی‌متر می‌باشد. این ابعاد تعادل مطلوبی میان گِین بالا و پایداری مکانیکی ایجاد می‌کند. وزن کل آنتن به همراه براکت در حدود ۶٫۱ کیلوگرم است و به‌راحتی بر روی دکل یا پایه‌های فلزی نصب می‌شود.

آنتن ANT-HP5529N در برابر باد تا سرعت ۱۳۰ کیلومتر بر ساعت در حالت عملیاتی و تا ۱۹۰ کیلومتر بر ساعت در حالت غیرعملیاتی مقاومت دارد. محدوده‌ی دمای کاری آن از منفی ۵۰ تا مثبت ۷۰ درجه سانتی‌گراد است که نشان می‌دهد در شرایط جوی بسیار سخت نیز قابل‌اعتماد خواهد بود. بدنه‌ی آن دارای پوشش ضدزنگ و ضد‌اشعه‌ی UV است که مانع فرسایش در اثر رطوبت یا تابش مستقیم خورشید می‌شود.
