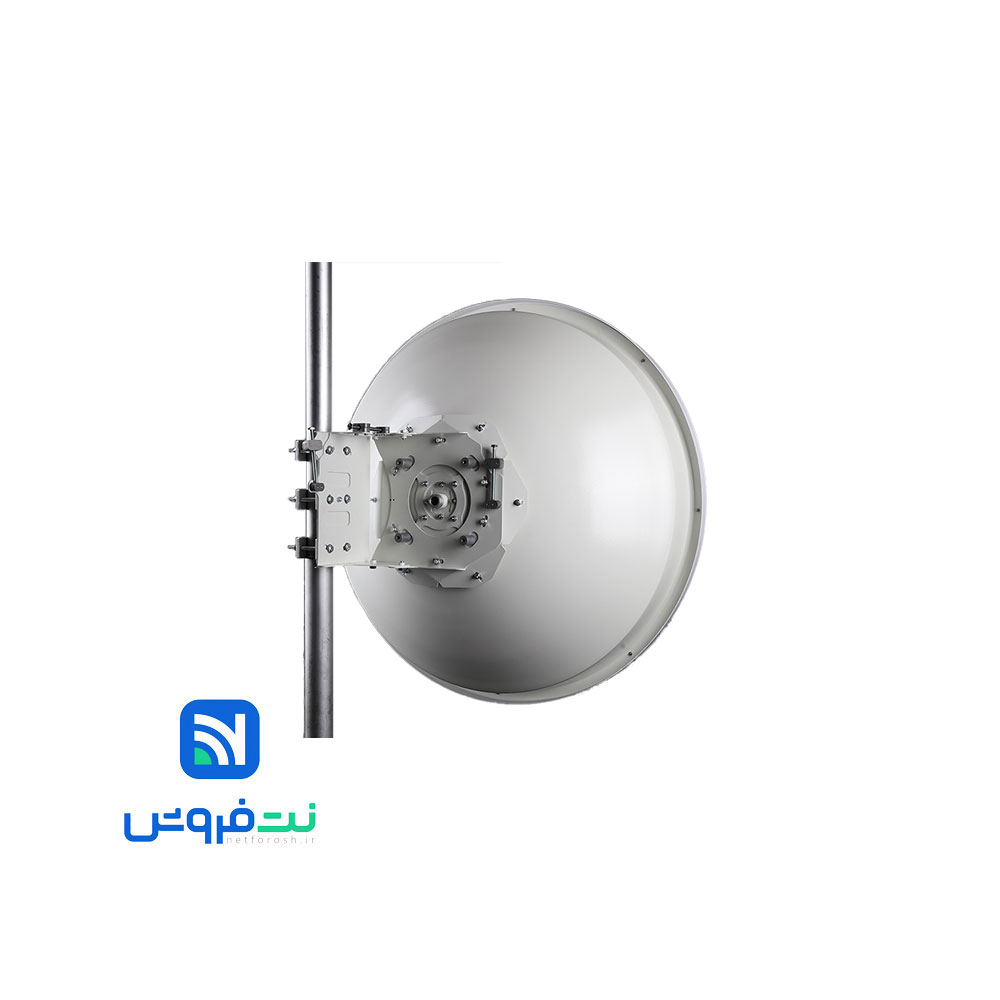

آنتن دیش دلتالینک Deltalink ANT‑HP1135M یکی از محصولات حرفه‌ای سری High Performance شرکت Deltalink است که برای کاربردهای تخصصی لینک‌های نقطه به نقطه و شبکه‌های بک‌هال در محیط‌های بیرونی طراحی شده است. این آنتن دیش ANT-HP1135M دلتالینک با بهره بالا و طراحی پارابولیک سالید، توانایی ارسال و دریافت سیگنال‌ها را با تمرکز بسیار زیاد به سمت مقصد دارد، که باعث می‌شود لینک‌های بلند با دید مستقیم کیفیت بسیار مناسبی داشته باشند. بهره حدود ۳۵ دسیبل این آنتن نشان می‌دهد که انرژی امواج در جهت مشخص تمرکز یافته و امکان پوشش فواصل طولانی با حداقل تلفات فراهم شده است.
| مشخصه | مقدار و توضیحات |
|---|---|
| محدوده فرکانس | 4.8 تا 6.1 گیگاهرتز |
| بهره (Gain) | 35 dBi |
| زاویه پرتو 3dB (Beamwidth) | حدود 3 درجه |
| نسبت موج ساکن ولتاژ (VSWR) | حدود 1.4:1 |
| امپدانس (Impedance) | 50 اهم |
| توان ورودی (Input Power) | 25 وات |
| کانکتور خروجی | 2 عدد N-Female |
| نسبت جلو به عقب (Front to Back Ratio) | 48 dB |
| قطبش (Polarization) | دو قطبی (عمودی و افقی) |
| نسبت قطبش متقاطع (Cross Polarization) | حداکثر 31dB، معمولی 34 dB |
| ایزولاسیون پورت به پورت (Port to Port Isolation) | حداکثر 32 dB، معمولی 45 dB |
| قطر آنتن (Size/Diameter) | 1060 میلی‌متر (1.06 متر) |
| وزن (Weight) | 14.5 کیلوگرم |
| مقاومت در برابر باد (Wind Loading) | عملکرد تا 130 کیلومتر بر ساعت، بقا تا 200 کیلومتر بر ساعت |
| دمای کاری (Operating Temperature) | -50 تا +70 درجه سانتی‌گراد |
| جنس بدنه | آلومینیوم و ABS |
| کیت نصب (Mounting Kit) | شامل براکت برای نصب روی میله با قطر 25 تا 60 میلی‌متر |
| ویژگی‌های اضافی | طراحی دو قطبی با بهره بالا، مناسب محیط‌های پر نویز، کارایی بالا در ارتباطات PTP و PTMP، پهنای باند وسیع |
آنتن ANT‑HP1135M در بازه فرکانسی ۱۰ تا ۱۲ گیگاهرتز طراحی شده است. این بازه فرکانسی امکان استفاده در لینک‌های تخصصی باند ۱۱ GHz را فراهم می‌کند که معمولاً در محیط‌های صنعتی، اپراتوری و تجاری استفاده می‌شوند. استفاده از فرکانس بالاتر مزایایی مانند فضای فرکانسی کمتر اشباع شده و امکان دسترسی به پهنای باند بالا دارد، اما همزمان حساسیت بیشتری به موانع محیطی ایجاد می‌کند، بنابراین دید مستقیم یا LOS برای بهره‌برداری کامل ضروری است.
این آنتن دیش ANT-HP1135M دلتالینک از نظر قطبش قابلیت پشتیبانی از هر دو مسیر افقی و عمودی را دارد که برای سیستم‌های MIMO اهمیت ویژه دارد و امکان جداسازی سیگنال‌ها را فراهم می‌کند تا ظرفیت شبکه افزایش یابد. فید آنتن طوری طراحی شده است که سیگنال‌های دو قطبش بدون تداخل به رادیو منتقل شوند و امکان استفاده از لینک‌های حرفه‌ای با ظرفیت بالا فراهم گردد. مقدار VSWR کمتر از ۱٫۴ است، که نشان‌دهنده تطابق مناسب بین آنتن و رادیو و حداقل بازتاب انرژی است، و امپدانس استاندارد ۵۰ اهم تضمین می‌کند که آنتن با تجهیزات صنعتی سازگار باشد.
آنتن ANT‑HP1135M به صورت سالید دیش طراحی شده، به این معنی که سطح دیش یکپارچه است و شیارهای تهویه گسترده ندارد. مزیت این طراحی کاهش تلفات ناشی از باد و لرزش است و به ثبات سیگنال در شرایط محیطی سخت کمک می‌کند، اما ممکن است وزن بیشتری نسبت به دیش‌های سوراخ‌دار داشته باشد و نصب آن نیازمند براکت مستحکم باشد. قطر دیش و اندازه فیزیکی آن برای تمرکز امواج باند بالا طراحی شده و معمولاً نزدیک به یک متر یا بیشتر است تا بهره و قدرت تمرکز سیگنال بالا باشد. جنس بدنه معمولاً آلومینیوم مقاوم یا فلز با پوشش ضدخورندگی است که مقاومت در برابر رطوبت، گرد و غبار و تابش UV را فراهم می‌کند.
براکت نصب آنتن دیش ANT-HP1135M دلتالینک امکان تنظیم دقیق پان و تیلت برای هم‌راستایی با مقصد را فراهم می‌کند و استحکام لازم برای نصب روی دکل‌های بلند و در معرض باد شدید را دارد. طراحی مکانیکی مقاوم و پوشش ضدآب و گرد و غبار باعث می‌شود که آنتن حتی در شرایط بارانی یا وزش باد شدید عملکرد پایدار داشته باشد.
با توجه به بهره بالا و پهنای باریک پرتو، آنتن ANT‑HP1135M برای لینک‌های نقطه به نقطه بلند، اتصال بین دکل‌ها و برج‌ها و شبکه‌های سازمانی بزرگ مناسب است. این آنتن قادر است در محیط‌های Outdoor عملکرد پایدار داشته باشد و انتقال داده با سرعت بالا و نویز پایین را فراهم کند. قابلیت قطبش دوگانه امکان استفاده از سیستم‌های MIMO و لینک‌های پرظرفیت را فراهم می‌کند. برای حفظ کیفیت سیگنال، استفاده از کابل‌های کم‌تلفات بین آنتن و رادیو توصیه می‌شود.
نصب و بهره‌برداری از آنتن ANT‑HP1135M نیازمند دقت بالاست. هم‌راستایی دقیق با مقصد ضروری است زیرا پرتو باریک و بهره بالا باعث می‌شود کوچک‌ترین انحراف افت قابل توجهی در سیگنال ایجاد کند. استفاده از ابزارهای اندازه‌گیری سیگنال مانند RSSI و نرم‌افزارهای هم‌راستایی برای تنظیم دقیق آنتن توصیه می‌شود. کابل‌های کم‌تلفات مانند LMR‑400 برای کاهش تلفات مسیر و حفظ بهره آنتن اهمیت دارند. کانکتورها باید به صورت کامل آب‌بندی شوند تا رطوبت و گرد و غبار وارد سیستم نشود. نصب روی دکل با استحکام کافی و استفاده از برق‌گیر برای محافظت از تجهیزات در برابر صاعقه نیز ضروری است.
آنتن Deltalink ANT‑HP1135M با بهره ۳۵ dBi، بازه فرکانسی ۱۰–۱۲ GHz و طراحی سالید دیش، گزینه‌ای حرفه‌ای برای لینک‌های نقطه به نقطه طولانی و شبکه‌های بک‌هال است. قابلیت قطبش افقی و عمودی، نصب مقاوم و طراحی مکانیکی مستحکم، این آنتن دیش ANT-HP1135M دلتالینک را برای پروژه‌های صنعتی و تجاری با نیاز به ظرفیت بالا و عملکرد پایدار در شرایط محیطی سخت، انتخابی بسیار مناسب می‌سازد. با رعایت نکات نصب و استفاده از تجهیزات مکمل مانند کابل کم‌تلفات و برق‌گیر، این آنتن دیش ANT-HP1135M دلتالینک می‌تواند لینک‌های بلند و پرظرفیت را با کیفیت بسیار بالا ارائه دهد و عملکرد پایداری در محیط‌های Outdoor داشته باشد.
