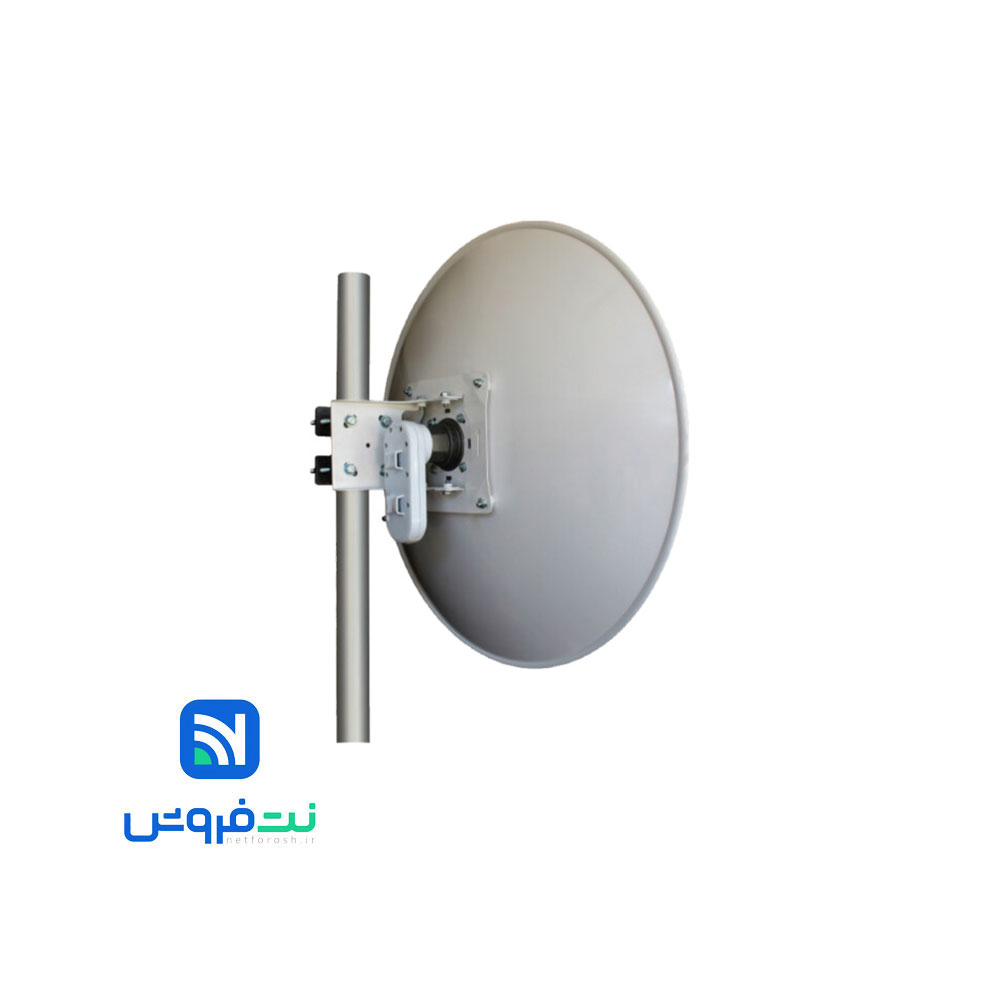

آنتن دیش دلتالینک مدل Deltalink ANT-5530X

مشخصات فنی

محدوده فرکانس

آنتن ANT-5530X در محدوده فرکانسی 4.7 تا 6.4 گیگاهرتز کار می‌کند، که این آنتن را برای استفاده در شبکه‌های بی‌سیم با فرکانس‌های مختلف مناسب می‌کند.

مشخصات الکتریکی

بهره این آنتن ۳۰ دسی‌بل است که انرژی را به صورت متمرکز به سمت مقصد هدایت می‌کند. پهنای پرتو ۳dB آن حدود ۴٫۵ درجه است، به این معنی که برای بهره‌وری حداکثری، هم‌راستایی دقیق با مقصد ضروری است. نسبت جلو به پشت آن حدود ۳۷ دسی‌بل است که تضمین می‌کند انرژی تابشی به سمت عقب کمینه شده و تداخل سیگنال‌ها کاهش یابد. امپدانس آنتن ۵۰ اهم است و نسبت ایستای ولتاژ بازتابی آن 1.5:1 می‌باشد که نشان‌دهنده تطبیق بسیار خوب با رادیوهای صنعتی و جلوگیری از هدررفت انرژی است. این آنتن توان ورودی تا ۲۵ وات را پشتیبانی می‌کند و برای استفاده با رادیوهای قدرتمند صنعتی کاملاً مناسب است.

سیستم فید دو قطبی امکان جداسازی سیگنال‌های افقی و عمودی را فراهم می‌کند و برای شبکه‌های MIMO یا لینک‌های چندمسیره، جداسازی بالا و ظرفیت بیشتر را ایجاد می‌کند. فید قابل جدا شدن نیز این امکان را می‌دهد تا سرویس و نگهداری به راحتی انجام شود.

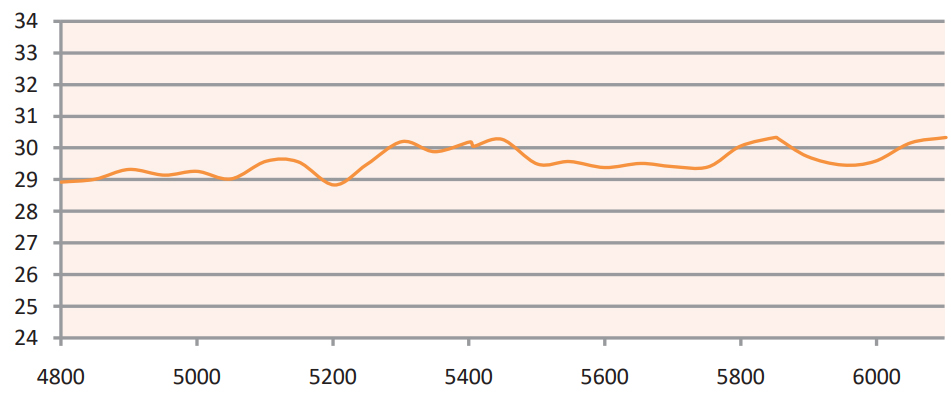

گیرندگی (Gain)

یک آنتن نشان‌دهنده توانایی آن در تمرکز و تقویت سیگنال است. در این مورد، 30 dBi نشان می‌دهد که آنتن ANT-5530X توانایی خوبی در تمرکز سیگنال دارد، که برای ارتباطات نقطه به نقطه (PTP) در مسافت‌های طولانی مفید است. این آنتن برای محیط‌های سخت و شرایط آب و هوایی شدید طراحی شده است و از قطب‌نمایی عمودی و افقی پشتیبانی می‌کند.

ساختار مکانیکی و مقاومت محیطی

قطر دیش این آنتن ۷۰۰ میلی‌متر است و با وزن ۴٫۷ کیلوگرم، ترکیبی از بهره بالا و نصب آسان را ارائه می‌دهد. بدنه از آلومینیوم دایکست با پوشش پودری الکترواستاتیک ساخته شده و مقاومت بالایی در برابر خوردگی، اشعه UV و شرایط محیطی سخت دارد. آنتن می‌تواند باد با سرعت عملیاتی تا ۱۳۰ کیلومتر بر ساعت را تحمل کند و در حالت بقا تا ۲۰۰ کیلومتر بر ساعت مقاوم است. این ویژگی‌ها آن را برای نصب در محیط‌های باز و مناطق با شرایط آب و هوایی نامساعد مناسب می‌سازد. بازه دمای کاری آن از منفی ۵۰ تا مثبت ۷۰ درجه سانتی‌گراد می‌باشد، بنابراین می‌توان آن را در مناطق سردسیر و گرمسیری بدون کاهش کارایی نصب کرد.

براکت نصب آنتن امکان نصب روی لوله‌هایی با قطر ۲۵ تا ۶۰ میلی‌متر را فراهم می‌کند و تنظیم دقیق پان و تیلت جهت هم‌راستایی با مقصد میسر است. همچنین در قسمت پشت دیش، سوراخ‌های تهویه وجود دارد که فشار باد را کاهش می‌دهد و مانع تجمع آب باران می‌شود.

عملکرد رادیویی و کاربردها

آنتن ANT-5530X برای لینک‌های نقطه به نقطه بلند، اتصال بین برج‌ها و دکل‌های ISP، شبکه‌های سازمانی بزرگ، و پروژه‌های Outdoor پرسرعت بسیار مناسب است. بهره بالا و طراحی پرتو متمرکز آن باعث می‌شود در فواصل طولانی با دید مستقیم، سیگنال قوی و پایدار داشته باشید. این آنتن می‌تواند لینک‌های چند ده کیلومتری را با کیفیت بالا پشتیبانی کند و برای اتصال سیستم‌های MIMO، Backhaul، و شبکه‌های چندنقطه‌ای گزینه‌ای عالی است.

برای بهره‌برداری بهینه، هم‌راستایی دقیق با ابزارهای اندازه‌گیری RSSI یا نرم‌افزارهای هم‌راستایی توصیه می‌شود. استفاده از کابل‌های کم‌تلفات، محافظت از کانکتورها با نوار ضدآب و نصب برق‌گیر در مناطق مستعد رعد و برق اهمیت ویژه‌ای دارد.

مقاومت در برابر شرایط محیطی

این آنتن دارای پوشش ضدآب و گرد و غبار روی فید است که از نفوذ رطوبت جلوگیری می‌کند. در قسمت پشت دیش، سوراخ‌هایی برای تهویه وجود دارد که فشار باد را کاهش داده و مانع جمع شدن آب می‌شود. این ویژگی‌ها باعث می‌شوند حتی در شرایط بارانی یا طوفانی، آنتن عملکرد پایدار و بدون افت بهره داشته باشد. طراحی مکانیکی و کیفیت ساخت بالا باعث می‌شود آنتن بتواند در محیط‌های سخت و پروژه‌های Outdoor طولانی مدت با کارایی بالا فعالیت کند.

جمع‌بندی

آنتن Deltalink ANT-5530X با بهره بالا، طراحی دو قطبی، ساختار سبک و مقاوم، و دقت بالای پرتو، گزینه‌ای ایده‌آل برای لینک‌های بلند و پروژه‌های حرفه‌ای Outdoor است. این آنتن با قابلیت مقاومت در برابر شرایط سخت آب و هوایی، نصب آسان و پشتیبانی از سیستم‌های MIMO، ترکیبی از کیفیت ساخت و عملکرد رادیویی قابل اعتماد ارائه می‌دهد و برای اپراتورها، شرکت‌های ارائه‌دهنده اینترنت و پروژه‌های سازمانی با نیاز به لینک‌های بی‌سیم با ظرفیت بالا گزینه‌ای بسیار مناسب محسوب می‌شود.
