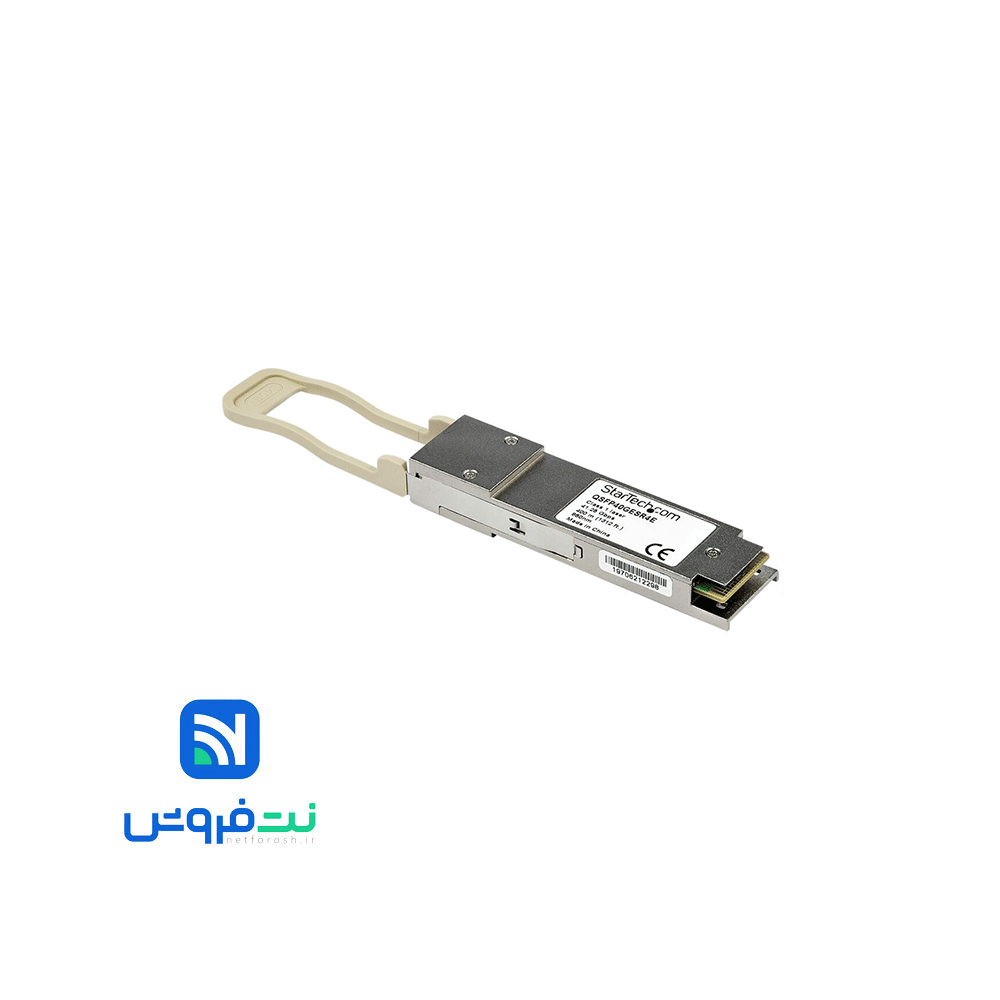

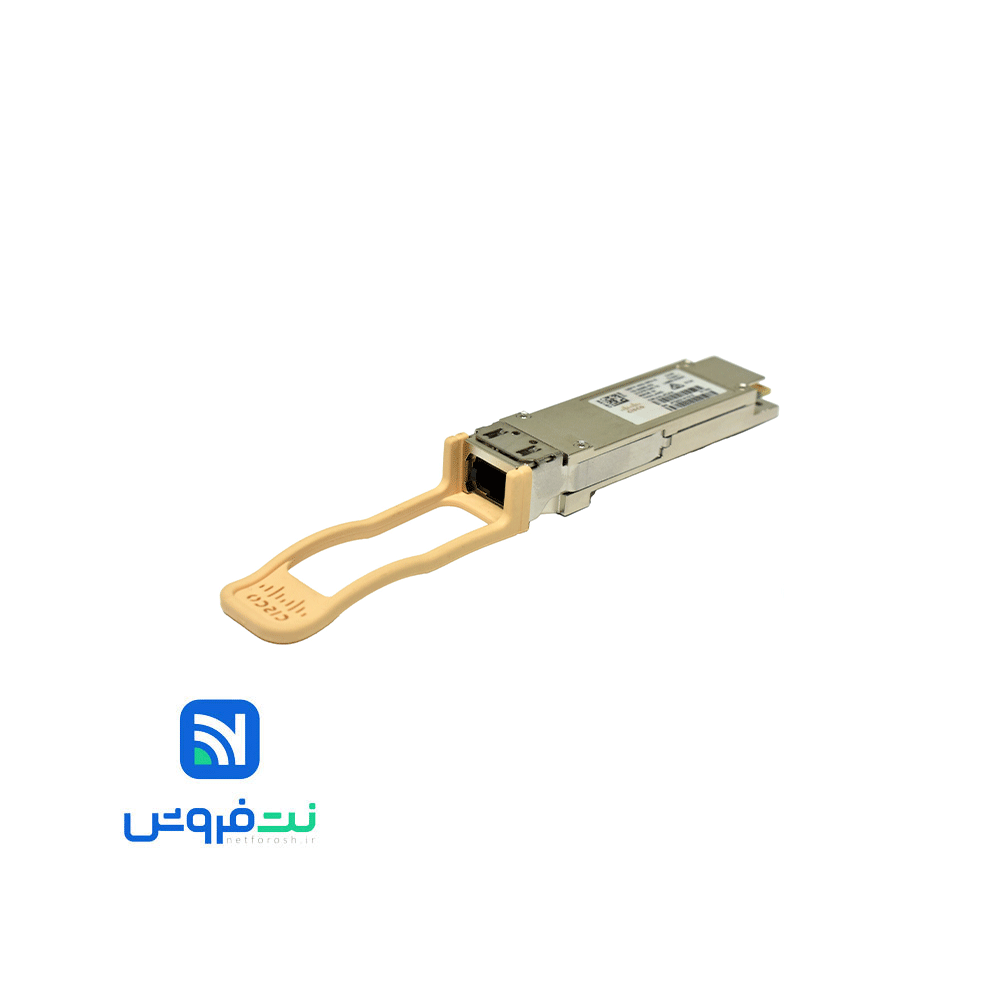

ماژول فیبر نوری سیسکو مدل QSFP-40G-SR4-S

ماژول, محصولات اکتیو

سرعت 40 گیگابیت

طول موج 850 نانومتر

فیبر مالتی مود (MMF)

فاصله انتقال 100-150 متر

فرم فاکتور QSFP

کانکتور MTP/MPO

گارانتی 12 ماهه شرکتی

قیمت:

تماس بگیرید

توضیحات

ماژول QSFP-40G-SR4-S یکی از محصولات پیشرفته و پرکاربرد کمپانی سیسکو در زمینه انتقال داده‌های نوری با سرعت بالا است که به‌طور خاص برای شبکه‌های 40 گیگابیت بر ثانیه (40GbE) طراحی شده است. این ماژول از نوع QSFP+ (Quad Small Form-factor Pluggable) بوده و قابلیت انتقال داده‌ها را به صورت موازی و با استفاده از چهار کانال مستقل فراهم می‌کند که هر کانال توانایی انتقال تا 10 گیگابیت بر ثانیه را دارد و در مجموع سرعت 40 گیگابیت بر ثانیه را ارائه می‌دهد.

مشخصات فنی

مشخصه	مقدار/توضیح
فرم فاکتور	QSFP+
استاندارد	IEEE 802.3ba 40GBASE-SR4
سرعت انتقال داده	40 گیگابیت بر ثانیه (4 کانال 10 گیگابیت)
طول موج ارسال	850 نانومتر
نوع فیبر نوری	Multimode Fiber (MMF)
نوع کانکتور	MPO/MTP 12 رشته‌ای
حداکثر طول لینک	100 متر روی OM3، 150 متر روی OM4/OM5
توان مصرفی	کمتر از 1.5 وات
دمای کاری	0 تا 70 درجه سانتی‌گراد (دمای صنعتی -40 تا +85)
پشتیبانی از DDM	دارد (Digital Diagnostic Monitoring)
تعداد کانال‌ها	4 کانال مستقل ارسال و دریافت
نوع لیزر	VCSEL
ولتاژ تغذیه	+3.3 ولت
ابعاد	حدود 13.5 × 18.4 × 72.4 میلی‌متر
وزن	حدود 37.5 گرم
MTBF (میانگین زمان بین خرابی)	بیش از 244 میلیون ساعت
استاندارد سازگاری	QSFP+ MSA، RoHS-6
امکانات ویژه	Hot-swappable، پشتیبانی از Breakout 4x10G، مانیتورینگ دیجیتال، مصرف پایین انرژی

نوع ماژول: QSFP+ (Quad Small Form-factor Pluggable)
سرعت انتقال داده: 40 گیگابیت بر ثانیه (4 کانال 10 گیگابیتی)
طول موج: 850 نانومتر (در محدوده نور مادون قرمز نزدیک)
نوع فیبر: فیبر نوری چندحالته (Multi-Mode Fiber – MMF)
حداکثر فاصله انتقال: تا 100 متر روی فیبر OM3 و تا 150 متر روی فیبرهای بهینه شده OM4/OM5
کانکتور: MTP/MPO (کانکتور چند رشته‌ای استاندارد برای ارتباطات نوری موازی)
مصرف انرژی: کمتر از 1.5 وات، کم‌مصرف و بهینه شده برای کاهش گرما و مصرف برق
دمای کاری: 0 تا 70 درجه سانتیگراد (استاندارد) و نسخه صنعتی تا 85- درجه سانتیگراد
پشتیبانی از قابلیت تعویض گرم: امکان تعویض بدون خاموش کردن دستگاه
پشتیبانی از تشخیص دیجیتال (DDM): برای مانیتورینگ وضعیت ماژول به صورت لحظه‌ای
ابعاد: حدود 13.5 × 18.4 × 72.4 میلی‌متر
MTBF (میانگین زمان بین خرابی): بیش از 244 میلیون ساعت، نشان‌دهنده دوام و قابلیت اطمینان بالا.

ساختار و عملکرد پردازنده و پرتو در QSFP-40G-SR4-S

این ماژول از فناوری نوری پیشرفته برای ارسال و دریافت داده‌ها استفاده می‌کند که شامل چهار کانال نوری مستقل است. هر کانال دارای فرستنده و گیرنده لیزری است که در طول موج 850 نانومتر کار می‌کند. این طول موج به دلیل سازگاری با فیبرهای چندحالته و توانایی انتقال داده با کمترین افت سیگنال انتخاب شده است.

پردازنده داخلی

ماژول QSFP-40G-SR4-S دارای مدارهای الکترونیکی پیشرفته‌ای است که سیگنال‌های الکتریکی را به سیگنال‌های نوری تبدیل می‌کنند و بالعکس. این پردازنده‌ها همچنین وظیفه مدیریت توان، کنترل خطا، و هماهنگی کانال‌ها را بر عهده دارند. همچنین، با استفاده از رابط‌های دیجیتال تشخیصی، امکان مانیتورینگ پارامترهای مختلف مانند دما، ولتاژ، جریان و قدرت سیگنال فراهم می‌شود.

پرتو نوری

پرتوهای نوری در این ماژول به صورت موازی و در چهار کانال مجزا ارسال می‌شوند. این ساختار موازی باعث افزایش پهنای باند و کاهش تداخل سیگنال‌ها می‌شود. کانکتور MTP/MPO امکان اتصال چند رشته فیبر را به صورت یکپارچه فراهم می‌کند که در نهایت به انتقال همزمان 40 گیگابیت بر ثانیه منجر می‌شود.

چگالی بالای پورت

این ماژول امکان استفاده از تعداد زیادی پورت 40 گیگابیتی در فضای محدود را فراهم می‌کند که برای مراکز داده و شبکه‌های سازمانی بسیار حیاتی است.

انعطاف‌پذیری

قابلیت تقسیم یک پورت 40 گیگابیتی به چهار لینک 10 گیگابیتی (4x10G breakout) برای سازگاری با تجهیزات قدیمی‌تر یا طراحی‌های مختلف شبکه.

مصرف انرژی پایین

با مصرف انرژی کمتر از 1.5 وات، این ماژول به کاهش هزینه‌های عملیاتی و گرمای تولید شده کمک می‌کند.

پشتیبانی از استانداردهای صنعتی

کاملاً مطابق با استانداردهای 40GBASE-SR4 و QSFP+ MSA بوده و با تجهیزات سیسکو و سایر برندهای معتبر سازگار است.

تعویض گرم

امکان تعویض ماژول بدون نیاز به خاموش کردن دستگاه، که باعث کاهش زمان از کار افتادگی شبکه می‌شود.

کاربردها

مناسب برای ارتباطات داخل مرکز داده، شبکه‌های توزیع و هسته سازمانی، شبکه‌های محاسباتی با کارایی بالا و ارائه‌دهندگان خدمات اینترنت.

ابعاد و وزن

ابعاد: 7.2×1.8×0.85 سانتی‌متر است.

وزن: 0.04 کیلوگرم است.

پرسش و پاسخ

QSFP-40G-SR4-S یک ماژول ترانسیور نوری با فرم فاکتور QSFP+ است که برای انتقال داده با سرعت 40 گیگابیت بر ثانیه در شبکه‌های اترنت 40GBASE-SR4 طراحی شده است. این ماژول برای اتصال‌های فیبر نوری چند حالته (Multi-mode Fiber) استفاده می‌شود و معمولاً در دیتاسنترها، شبکه‌های پرسرعت و لایه‌های هسته و توزیع شبکه کاربرد دارد.

این ماژول قادر است داده‌ها را با سرعت 40 گیگابیت بر ثانیه منتقل کند. طول لینک قابل پشتیبانی تا 100 متر روی فیبر نوری OM3 و تا 150 متر روی فیبر OM4/OM5 است.

QSFP-40G-SR4-S از کانکتور MPO/MTP با 12 فیبر برای اتصال استفاده می‌کند که امکان انتقال موازی داده‌ها را فراهم می‌کند.

بله، این ماژول به صورت 100% با تجهیزات سیسکو سازگار است و برای استفاده در سوئیچ‌ها و روترهای سیسکو طراحی و برنامه‌ریزی شده است. این سازگاری تضمین شده و تست شده است.

مصرف برق این ماژول کمتر از 1.5 وات است که باعث کاهش مصرف انرژی در شبکه می‌شود. همچنین از تکنولوژی VCSEL برای انتقال نور استفاده می‌کند و دارای قابلیت‌های تشخیص و مانیتورینگ دیجیتال (Digital Diagnostic Monitoring) برای نظارت بر پارامترهای عملکردی است.

بله، این ماژول قابلیت Hot-swappable دارد، یعنی می‌توان آن را بدون نیاز به خاموش کردن دستگاه یا ایجاد قطعی شبکه، نصب یا تعویض کرد.

دمای عملیاتی استاندارد این ماژول بین 0 تا 70 درجه سانتی‌گراد است و نسخه‌های صنعتی آن می‌توانند در بازه دمایی -40 تا +85 درجه سانتی‌گراد نیز کار کنند.
