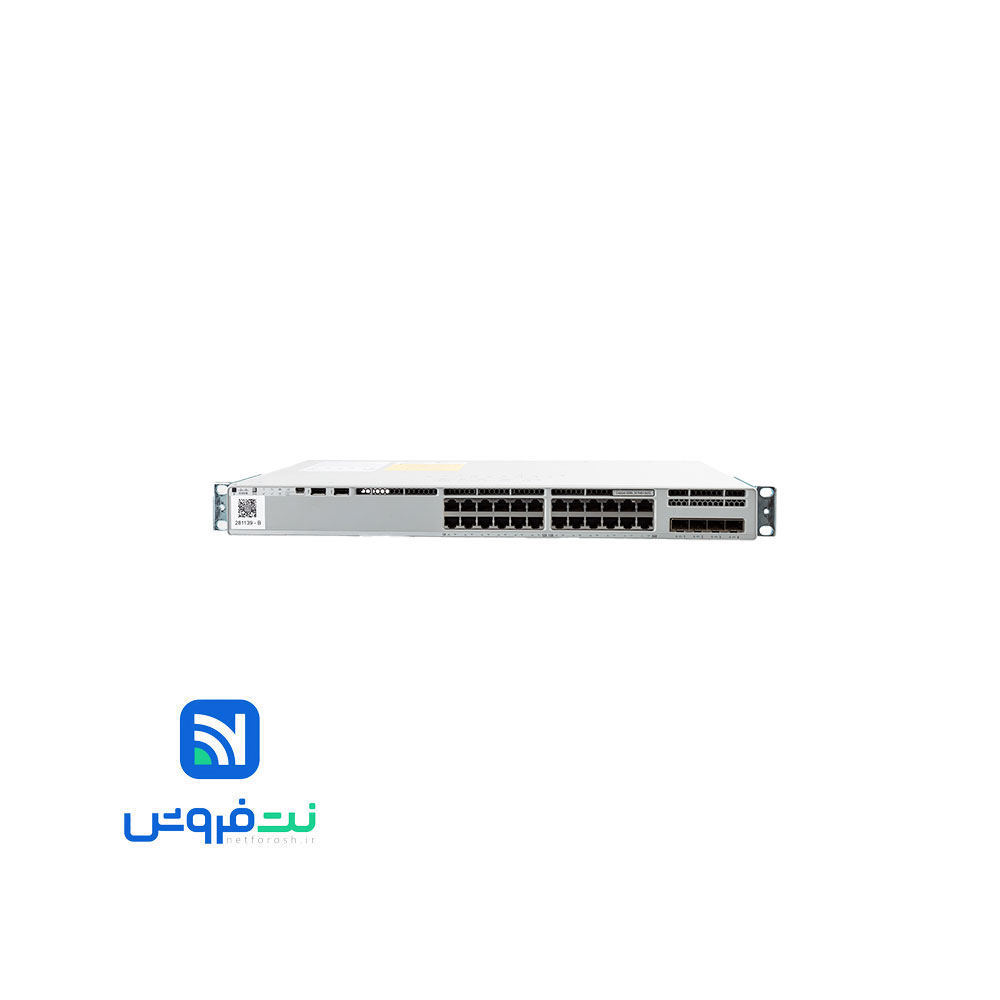

سوئیچ شبکه سیسکو 24 پورت C9200L-24P-4G-E

سوئیچ, محصولات اکتیو

۲۴ پورت PoE+

۴ پورت آپلینک ۱ گیگ

پهنای باند استک ۸۰ گیگابیت

حافظه رم ۲ گیگابایت

حافظه فلش ۴ گیگابایت

ظرفیت سوئیچینگ ۵۶ گیگابیت

گارانتی 12 ماهه شرکتی

قیمت:

تماس بگیرید

توضیحات

سوئیچ سیسکو مدل C9200L-24P-4G-E یکی از محصولات قدرتمند و محبوب سری Catalyst 9200L است که برای شبکه‌های سازمانی متوسط و بزرگ طراحی شده و امکانات پیشرفته‌ای را در اختیار مدیران شبکه قرار می‌دهد. در ادامه، به شرح کامل مشخصات فنی، ویژگی‌های کلیدی، پردازنده (CPU)، و معماری سخت‌افزاری این سوئیچ می‌پردازیم.

مشخصات فنی

مشخصه	توضیحات
مدل محصول	Cisco Catalyst C9200L-24P-4G-E
نوع دستگاه	سوییچ مدیریتی لایه 2 و لایه 3 با قابلیت PoE+
تعداد پورت‌ها	24 پورت اترنت RJ-45 با سرعت 10/100/1000 مگابیت بر ثانیه و قابلیت PoE+
پورت‌های آپلینک	4 پورت آپلینک ثابت گیگابیتی (1G)
فرم فاکتور	1U رک مونت
ابعاد (سانتی‌متر)	4.4 × 44.5 × 28.8
وزن	حدود 4.3 تا 4.7 کیلوگرم
حافظه DRAM	2 گیگابایت
حافظه فلش	4 گیگابایت (برخی منابع 16 گیگابایت ذکر کرده‌اند که ممکن است به نسخه نرم‌افزاری مربوط باشد)
توان PoE کل	370 وات (حداکثر 30 وات به ازای هر پورت)
استاندارد PoE	IEEE 802.3at (PoE+)
ظرفیت سوئیچینگ	56 گیگابیت بر ثانیه
پهنای باند استکینگ	80 گیگابیت بر ثانیه
ظرفیت سوئیچ با استکینگ	تا 136 گیگابیت بر ثانیه
نرخ ارسال بسته‌ها (Forwarding Rate)	41.66 میلیون بسته در ثانیه (برخی منابع 83.33Mpps ذکر کرده‌اند)
تعداد VLAN IDs پشتیبانی شده	1024 تا 4096 (بسته به نسخه نرم‌افزاری و تنظیمات)
تعداد کل آدرس‌های MAC	16,000
تعداد کل مسیرهای IPv4	11,000 (8000 مسیر مستقیم و 3000 مسیر غیرمستقیم)
تعداد ورودی‌های مسیریابی IPv4	3000
تعداد ورودی‌های مسیریابی IPv6	1500
مقیاس Multicast	1000
مقیاس QoS	1000
مقیاس ACL	1500
اندازه Jumbo Frame	9198 بایت
پشتیبانی از Stacking	بله، تا 8 سوییچ
پشتیبانی از پروتکل‌های لایه 3	OSPF، EIGRP، ISIS، RIP، ACL
امنیت	رمزگذاری AES-128 MACsec، Cisco TrustSec، تقسیم‌بندی مبتنی بر سیاست، سیستم‌های قابل اعتماد
سیستم عامل	Cisco IOS XE
ویژگی‌های مدیریتی	Cisco DNA، VLAN، QoS، SNMP، SSH، CLI، مدیریت مرکزی تحت وب
فن‌ها	فن‌های ثابت با قابلیت افزونگی (Redundant)
منبع تغذیه	PWR-C5-600WAC (پاور ماژول AC با توان 600 وات)
مصرف انرژی	بهینه شده با فناوری Cisco EnergyWise
ویژگی‌های خاص	قابلیت Stacking، پشتیبانی از برنامه‌نویسی مدل‌محور، Streaming Telemetry، مدیریت هوشمند

تعداد پورت‌ها

۲۴ پورت اترنت 10/100/1000 با قابلیت PoE+ (Power over Ethernet Plus) که امکان تأمین برق تجهیزات شبکه مانند تلفن‌های VoIP، دوربین‌های مداربسته و اکسس‌پوینت‌ها را تا سقف مجموع ۳۷۰ وات فراهم می‌کند.

پورت‌های Uplink

سوئیچ شبکه سیسکو 24 پورت C9200L-24P-4G-E دارای چهار پورت ثابت SFP با سرعت ۱ گیگابیت بر ثانیه برای اتصال به سوئیچ‌های بالادستی یا شبکه‌های هسته‌ای.

فرم فاکتور

۱ یونیت رک‌مونت (U1) با ابعاد ۴.۴ × ۴۴.۵ × ۲۸.۸ سانتی‌متر و وزن حدود ۴.۳۵ کیلوگرم.

منبع تغذیه

پاور ماژول AC مدل PWR-C5-600WAC با قابلیت تعویض و فن‌های Redundant ثابت برای افزایش پایداری و اطمینان شبکه.

حافظه

۲ گیگابایت DRAM و ۴ گیگابایت حافظه فلش برای ذخیره تنظیمات و سیستم عامل.

ظرفیت سوئیچینگ

۵۶ گیگابیت بر ثانیه و نرخ ارسال داده ۸۳.۳۳ میلیون بسته بر ثانیه (Mpps).

پهنای باند استکینگ

۸۰ گیگابیت بر ثانیه با قابلیت اتصال چند سوئیچ به صورت Stack برای افزایش ظرفیت و افزونگی.

سیستم عامل

Cisco IOS XE که یک سیستم عامل مدرن، امن و مبتنی بر برنامه‌نویسی مدل‌محور است و از قابلیت‌هایی مانند Automation، Telemetry و مدیریت پیشرفته پشتیبانی می‌کند.

قابلیت‌های لایه ۳

سوئیچ شبکه سیسکو 24 پورت C9200L-24P-4G-E پشتیبانی از پروتکل‌های مسیریابی OSPF، EIGRP، RIP، ISIS و ACL برای مدیریت و کنترل ترافیک شبکه.

امنیت

رمزگذاری پیشرفته AES-128 MACsec، تقسیم‌بندی مبتنی بر سیاست و سیستم‌های قابل اعتماد برای افزایش امنیت شبکه.

معماری پردازنده و سخت‌افزار

سوئیچ C9200L-24P-4G-E مبتنی بر چیپ‌ست UADP 2.0 Mini است که توسط سیسکو طراحی شده و یک پردازنده یکپارچه را در خود جای داده است. این معماری باعث می‌شود سوئیچ بتواند عملکرد بالایی را با مصرف انرژی و هزینه کمتر ارائه دهد. پردازنده این سوئیچ وظیفه پردازش ترافیک دیتا، اجرای پروتکل‌های مسیریابی، مدیریت سیاست‌های امنیتی و کنترل عملکرد کلی دستگاه را بر عهده دارد.

UADP 2.0 Mini ASIC

این چیپ‌ست اختصاصی، پردازش دیتا پلین (Data Plane) و کنترل پلین (Control Plane) را با سرعت و کارایی بالا انجام می‌دهد. همچنین قابلیت‌هایی مانند NetFlow، رمزگذاری MACsec و مدیریت QoS را به صورت سخت‌افزاری پشتیبانی می‌کند.

CPU یکپارچه

پردازنده مرکزی وظیفه اجرای سیستم عامل IOS XE، پردازش دستورات مدیریتی، اجرای اسکریپت‌های اتوماسیون و مدیریت ترافیک کنترلی را دارد. این پردازنده در کنار حافظه RAM و فلش، بستر لازم برای اجرای سریع و پایدار سرویس‌های شبکه را فراهم می‌کند.

حافظه RAM (DRAM)

۲ گیگابایت، که امکان اجرای همزمان چندین سرویس، نگهداری جدول‌های مسیریابی و پردازش سریع اطلاعات را فراهم می‌کند.

حافظه فلش

۴ گیگابایت، مورد استفاده برای ذخیره سیستم عامل، فایل‌های پیکربندی و به‌روزرسانی‌های نرم‌افزاری.

پشتیبانی از StackWise

امکان اتصال چند سوئیچ به صورت Stack با پهنای باند ۸۰ گیگابیت بر ثانیه و مدیریت متمرکز به عنوان یک سوئیچ منطقی.

پورت‌های مدیریتی

یک پورت کنسول RJ-45، یک پورت USB mini-Type B برای مدیریت کنسولی و یک پورت USB Type-A برای انتقال فایل و به‌روزرسانی سیستم عامل.

قابلیت‌های امنیتی

پشتیبانی از فیلترهای ACL، رمزگذاری MACsec، تقسیم‌بندی مبتنی بر سیاست و احراز هویت پیشرفته برای ایمن‌سازی شبکه در برابر تهدیدات داخلی و خارجی.

تعداد VLAN قابل پشتیبانی

تا ۴۰۹۶ VLAN ID برای تفکیک و مدیریت بخش‌های مختلف شبکه.

تعداد آدرس MAC

تا ۱۶۰۰۰ آدرس برای مدیریت تجهیزات متصل به شبکه.

پشتیبانی از Jumbo Frame

تا ۹۱۹۸ بایت برای انتقال بسته‌های بزرگ داده و بهبود کارایی در شبکه‌های دیتا سنتر.

QoS پیشرفته

امکان تعریف سیاست‌های کیفیت سرویس برای اولویت‌بندی ترافیک حساس مانند صدا و تصویر.

مقیاس‌پذیری

پشتیبانی از بیش از ۱۱۰۰۰ مسیر IPv4، ۳۰۰۰ ورودی مسیریابی IPv4، ۱۵۰۰ ورودی IPv6 و ۱۰۰۰ ورودی Multicast.

ابعاد و وزن

ابعاد: 4.4 × 44.5 × 28.8 سانتی‌متر است.

وزن: 4.71 کیلوگرم است.

پرسش و پاسخ

سوئیچ C9200L-24P-4G-E یکی از مدل‌های سری Cisco Catalyst 9200L است که در شبکه‌های سازمانی برای اتصال دستگاه‌ها به یکدیگر و مدیریت ترافیک داده‌ها استفاده می‌شود. این سوئیچ دارای 24 پورت گیگابیتی با قابلیت PoE+ است که امکان تغذیه دستگاه‌های شبکه مانند دوربین‌های مداربسته و تلفن‌های IP را از طریق کابل شبکه فراهم می‌کند. همچنین 4 پورت آپلینک 1 گیگابیتی ثابت برای اتصال به شبکه‌های بالاتر یا سرورها دارد.

این سوئیچ دارای 24 پورت PoE+ با توان کل 370 وات (با پاور ماژول PWR-C5-600WAC) است که در صورت استفاده از پاور دوم توان PoE تا 740 وات افزایش می‌یابد. ظرفیت سوئیچینگ آن 56 گیگابیت بر ثانیه و پهنای باند استکینگ 80 گیگابیت بر ثانیه است. حافظه DRAM آن 2 گیگابایت و حافظه فلش 4 گیگابایت است. وزن دستگاه حدود 4.35 کیلوگرم و ابعاد آن 4.4×44.5×28.8 سانتی‌متر است.

تفاوت اصلی این دو سری در قابلیت ماژولار بودن است؛ سری C9200 ماژولار بوده و فن و پاور آن قابل تعویض است، اما سری C9200L این قابلیت را ندارد و فن و پاور به صورت ثابت هستند. همچنین پهنای باند استکینگ در C9200 برابر 160 گیگابیت بر ثانیه است که دو برابر C9200L می‌باشد. به دلیل قیمت بالاتر سری C9200، در بازار ایران بیشتر از سری C9200L استفاده می‌شود.

سوئیچ C9200L-24P-4G-E از نرم‌افزار Cisco IOS XE با لایسنس Network Essentials بهره می‌برد که امکانات مدیریتی پیشرفته‌ای مانند پشتیبانی از پروتکل‌های لایه 3 (OSPF، EIGRP، ISIS، RIP)، مدیریت VLAN، QoS، ACL و قابلیت برنامه‌ریزی مبتنی بر مدل و تلهمتری جریان را فراهم می‌کند.

توان PoE این سوئیچ به طور پیش‌فرض 370 وات است که با افزودن پاور ماژول دوم به 740 وات می‌رسد. این توان به سوئیچ امکان می‌دهد دستگاه‌هایی مانند دوربین‌های مداربسته، تلفن‌های IP، اکسس پوینت‌ها و سایر تجهیزات شبکه که از PoE پشتیبانی می‌کنند را بدون نیاز به منبع تغذیه جداگانه تغذیه کند.

این سوئیچ قادر است تا 16,000 آدرس MAC را مدیریت کند، 11,000 مسیر IPv4 (شامل 8,000 مسیر مستقیم و 3,000 مسیر غیرمستقیم) و 3,000 ورودی مسیریابی IPv4 و 1,500 ورودی IPv6 را پشتیبانی می‌کند. همچنین می‌تواند 1,000 گروه multicast را مدیریت کند و از 512 رابط مجازی (SVI) پشتیبانی می‌کند.

بله، این سوئیچ قابلیت استکینگ دارد و پهنای باند استکینگ آن 80 گیگابیت بر ثانیه است که امکان اتصال چند دستگاه به صورت یکپارچه و افزایش ظرفیت شبکه را فراهم می‌کند.
